Šroubové kompresory

Dalšími klíčovými prvky výbavy šroubového kompresoru je řídící systém, který ovládá provoz kompresoru. Nabízí se od nejzákladnějších "relé" řízení start / stop, přes nejrozšířenější elektronické jednotky, které zejména umožňují nastavení odlehčeného chodu, dále pak sledování stavu a opotřebení komponentů či evidenci servisních intervalů. Nejpokročilejší řídící systémy řízené přes PC umožnují sledování a synchronizaci více šroubových kompresorů do skupin a závislostí a mnoho dalších funkcí. Hnací elektromotor a jeho účinnosti se odráží na celkové spotřebě elektrické energie. Dnes základní specifikace IE2 přes nejrozšířenější IE3 po nejmodernější motory IE4 s permanentními magnety. Volba provedení elektromotoru znamená při dlouhodobém provozu šroubového kompresoru rozdíl, resp. možnou úsporu, až 20 % elektrické energie. Samotnému výběru vhodného kompresoru předchází definice použití klasického olejového šroubového kompresoru, či dnes moderní varianty bezolejového kompresoru (oil-free), který je vhodný či přímo vyžadovaný v oborech jako jsou potravinářství, medicinální, farmacie, elektrotechnický či textilní průmysl. Následuje určení vhodné výkonové řady dle výkonu motoru (2 - 1000 kW / hp) nebo dle potřebného množství dodávaného tlakového vzduchu při 10 bar (82% prodaných šroubových kompresorů) či případně jinou variantu přetlaku ( 3 / 5 / 7 / 8 / 12 či 16 bar). Naše společnost nabízí výběr ze tří osvědčených výrobců, základní TAMSAN, nejprodávanější TOSKOM se zabudovanou nejkvalitnější šroubovicí ROTORCOMP z Německa, díky které se na kompresory nabízí jedinečná 5 letá záruka. Prémiové značka BALMA z koncernu Atlas Copco, což je zárukou nejvyšší kvality samo o sobě. Věříme, že v námi složené nabídce si ideálně vybere každý zákazník.

Kompaktní	Průmyslové	Kompaktní	Průmyslové	Kompaktní	Průmyslové
výkony: 7,5 - 314 kW jednoduchá a osvědčená technologie řízení start/stop nebo PLC počítačem široký výrobní záběr typových řad sušičky / vzdušníky / filtrace kompletní výroba ve vlastní továrně termín dodání: 3 - 4 týdny výrobce šroubovice: Tamsan		výkony: 1 -1000 kW součástky: Schneider, SKF, Mann, Shell inteligentní řízení PLC počítačem včetně frekvenčního měniče - VSD možné verze: 3 / 5 / 8 / 10 / 12 / 16 bar ND skladem ČR + servisní podpora 24H termín dodání: skladem výrobce šroubovice: Rotorcomp (GER)		výkony: 2 - 1000 kW pouze ti nejkvalitnější dodavatelé řízení start/stop nebo PLC počítačem součást největšího koncernu Evropy olejové nebo čisté bezolejové varianty ND skladem + servisní podpora termín dodání: 4 - 5 týdnů výrobce šroubovice: Atlas Copco (SWE)
Záruka: 2 roky		Záruka: 5 let		Záruka 3 roky

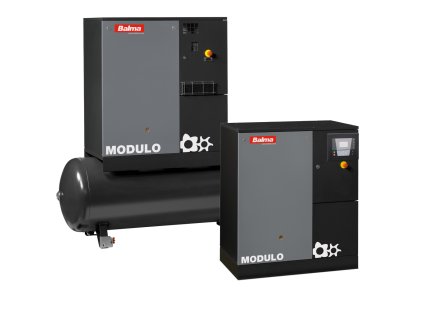

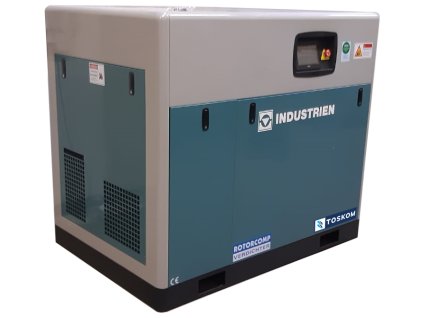

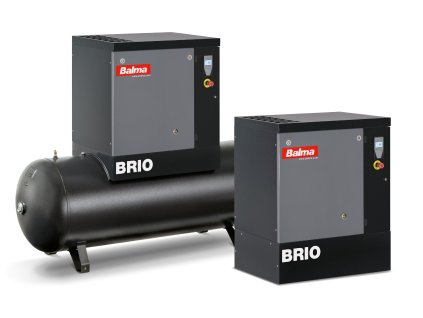

kompaktní šroubové kompresory

Vstupní skupinou strojů jsou tzv. malé či kompaktní šroubové kompresory, které se vyznačují svými malými rozměry, nízkou hlučností a vysokým výkonem dodávaného vzduchu za velmi nízké hodnoty odebrané energie v porovnání s pístovými kompresory. Díky rapidnímu rozvoji automatických obráběcích center CNC je dnes jejich výroba již ekonomicky rentabilní a výsledné prodejní ceny se od pístových kompresorů liší pouze v desítkách procent, které dokáží svým efektivnější provozem až o 40 % oproti pístovým kompresorům obrátit v rychlou návratnost do 1 - 3 let. Malý šroubový kompresor nejčastěji ovládá jednoduché elektronické řízení, úsporný motor IE2 či IE3 a zpravidla doplněn o vzdušník 200 / 270 / 500 litrů a adekvátní kondenzační sušičku dle výkonových parametrů. * Uvedené ceny jsou orientační.

Ceník kompaktní šroubové kompresory
kW	hp	m3 / hod	l / min	cena	vzdušník	sušička	fr. měnič	cena	vzdušník	sušička	fr. měnič	cena	vzdušník	sušička	fr. měnič
3	4	24	400	52 000	+10 000	+17 000	-	56 000	+11 000	+19 000	+20 000	78 000	+10 000	+15 000	-
4	5,5	33	550	58 000	+10 000	+17 000	-	65 000	+11 000	+22 000	+20 000	85 000	+10 000	+17 000	-
5,5	7,5	45	750	65 900	+10 000	+17 000	-	82 000	+11 000	+24 000	+20 000	95 000	+10 000	+17 000	-
7,5	10	72	1200	73 900	+17 000	+19 000	+21 000	88 000	+14 000	+26 000	+25 000	110 000	+18 000	+20 000	+50 000
11	15	108	1800	93 900	+18 000	+21 000	+23 000	98 000	+16 000	+29 000	+30 000	124 000	+20 000	+22 000	+60 000
15	20	138	2300	99 000	+19 000	+23 000	+28 000	112 000	+16 000	+35 000	+35 000	134 000	+20 000	+24 000	+95 000
*uvedené ceny jsou bez DPH / ceny jsou orientační / údaje o průtoku vzduchu jsou orientační při 8 bar

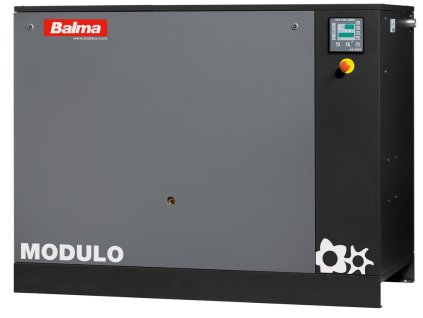

Průmyslové šroubové kompresory

Šroubový kompresor střední velikosti je dnes dominantním dodavatelem stlačeného vzduchu pro pohon nářadí a výrobních strojů ve všech odvětvích průmyslu. Kompresory jsou dodávány v mnoha variantách pracovních tlaků pro maximální optimalizaci výrobního procesu resp. minimalizaci tlakových ztrát v rozvodech vzduchu. Průmyslové šroubové kompresory jsou vybaveny sofistikovanou mikroprocesorovou řídící jednotkou CPU, která řídí chod kompresoru k ideálním provozním hodnotách výkonu a spotřeby elektrické energie. Drtivá většina šroubových kompresorů ve výrobním procesu je dnes již vybavena frekvenčním měničem VSD pro plynulou regulaci odběru elektrické energie resp. dodávek stlačeného vzduchu a to v rozmezí 30 - 40 %. Nejkvalitnější prémiové varianty výrobců bývají navíc vybaveny nejúčinnějšími elektromotory IE4 s permanentními magnety, značkovými ložisky SKF s nízkým valivým odporem či kvalitní syntetickou olejovou náplní s vysokou kluzností, kdy kombinace těchto parametrů dokáže dále snižovat spotřebu elektřiny až o 20 %. *Uvedené ceny jsou orientační.

Ceník průmyslové šroubové kompresory

kW

hp

m3 / hod

l / min

cena

vzdušník

sušička

fr. měnič

cena

vzdušník

sušička

fr. měnič

cena

vzdušník

sušička

fr. měnič

22

30

215

3600

129 000

+42 000

+42 000

+45 000

138 000

+31 000

+42 000

+50 000

230 000

+50 000

+50 000

+75 000

30

40

299

5000

149 000

+48 000

+48 000

+60 000

180 000

+39 000

+63 000

+65 000

265 000

+65 000

+65 000

+95 000

37

50

371

6200

179 000

+60 000

+60 000

+80 000

245 000

+39 000

+69 000

+90 000

295 000

+80 000

+80 000

+110 000

45

60

431

7200

199 000

+70 000

+70 000

+90 000

286 000

+61 000

+72 000

+100 000

343 000

+95 000

+95 000

+125 000

55

75

599

10000

249 000

+85 000

+85 000

+105 000

315 000

+74 000

+94 000

+120 000

441 000

+110 000

+110 000

+145 000

75

100

766

12800

299 000

+95 000

+95 000

+130 000

375 000

+123 000

+145 000

+150 000

495 000

+130 000

+130 000

+180 000

*uvedené ceny jsou bez DPH / ceny jsou orientační / údaje o průtoku vzduchu jsou orientační při 8 bar

Další varianty vyráběných šroubových kompresorů:

• výkony nad 100 hp
• verze jednostupňové nebo dvoustupňové komprese
• olejové nebo bezolejové varianty (oil-free)
• verze pro nízké tlaky 3 - 5 bar, 7 bar, 8 bar
• verze pro vysoké tlaky 12 bar, 16 bar
• vzduchové nebo vodní chlazení
• individuální varianty dle požadavku zákazníka

Výbava šroubového kompresoru

Zásadním faktorem rozlišujícím jednotlivé varianty či modelové řady šroubových kompresorů o stejném výkonu elektrického motoru hp / kW je výbava resp. výrobní specifikace samotného kompresoru. Od nejzákladnějších variant kompresorů vhodných pro jednoduché lehce definovatelné výrobní aplikace (základní elektronické ovládání, rozběh Y/∇, základní elektromotor)  po výbavu nadstandardními komponenty optimalizující provoz v měnících se podmínkách odběru vzduchu a zejména se schopností šetřit odebranou elektrickou energii, což je zásadním prvkem vývojového směru všech výrobců kompresorů (inteligentní micro - procesorové řízení, rozběh frekvenčním měničem VSD, úsporný motor IE3 / IE4). Vzhledem k poměru pořizovacích nákladů a cen elektřiny je návratnost do nadstandardní volitelné výbavy kompresorů v rozmezí pouze 1 - 3 roky (dle počtu pracovních směn provozu) a jejich zahrnutí do výbavy pořizovaného šroubového kompresoru je tak dnes již pravidlem pro každou hospodárně fungující společnost.

Výbava šroubových kompresorů
Ovládání	Rozběh	Motor	Servis / náhradní díly
3 základní varianty řízení základní "relé" jednotky start / stop pokročilé inteligentní řízení přes PC	základní jednoduchý rozběh Y / D pokročilé frekvenčním měničem VSD šetří spotřebu energie až o 30 - 40 %	zásadní prvek spotřeby energie třídy spotřeby motorů IE2 / IE3 / IE4 rozdíly ve spotřebě energie až 20 %	na dostupnost ND si nejde "sáhnout" to nejdůležitější spolehlivého provozu ani nejlepší stroj bez ND nepracuje

 * TIP *

ENERGETICKÝ AUDIT - dle jednoduché metodiky výpočtu dlouhodobé spotřeby energie se ukazuje, jaké procento tvoří náklady na samotného pořízení stroje v porovnání s náklady na spotřebu elektrické energie. Tento poměr dále zásadně upravuje vybavení šroubového kompresoru frekvenčním měničem VSD, který sice navýší cenu na pořízení kompresoru o cca 25 % (tedy cca 5 % celkových nákladů), ale dokáže z celkové spotřeby energie ušetřit zásadních 20 - 40 %. Dále pak nejvyšší varianty šroubových kompresorů vybavené úspornými elektromotory IE4 s permanentními magnety a kombinací nejkvalitnějších ložisek, provedení pevné spojky či syntetického oleje dokáže energetickou náročnost snížit o dalších až 20%.

Příslušenství šroubového kompresoru

Pro ideální funkci a chod šroubového kompresoru bývá zpravidla zapojen do sestavy za použití běžného příslušenství. Základním prvkem je vzdušník resp. tlaková nádoba, která plní zejména funkci zásobníku energie resp. tlakové vzduchu zajištující optimální chod při startech kompresoru či zvýšeném nárazovém odběru vzduchu. Dále také tlumí pulzaci stlačeného vzduchu či napomáhá jeho ochlazování a odstraňuje vzdušnou vlhkost její kondenzací v nádobě. Navazujícím prvkem je sušička vzduchu, která tzv. vymrazováním média eliminuje drtivou většinu vody ze vzduchu, který nabírá kompresor svým obrovským výkonem a vysokým zahříváním vzduchu při jeho kompresi. Nedílnou součástí je i filtrace vzduchu od pevných prachových částic, částeček rzi či zbytků kompresorového oleje. Následnou odpadní tekutinu je nutné ekologicky likvidovat, její drtivou část však tvoří zachycená voda, kterou je tak možné separátory / odlučovači oddělit a odvádět do odpadu, nutnost nákladně ekologicky likvidovat tak zůstává pouze pro malou zbytkovou část kalu, složenou ze zbytků oleje a pevných částic.

Příslušenství šroubových kompresorů
Vzdušník	Sušička vzduchu	Filtrace / čištění	Separace / odlučování
funkce zásobárna stlačeného vzduchu vhodné pro 99 % šroubových kompresorů typ dle funkce a použití kompresoru	odstraňuje vzdušnou vlhkost vhodné pro 99 % šroubových kompresorů verze dle objemového průtoku vzduchu	odstraňují prach / olej / vlhkost ... vhodné pro 80 % šroubových kompresorů verze dle požadavku třídy čistoty	odděluje zbytkový olej od vody vhodné pro 40 % šroubových kompresorů verze dle množství odpadní tekutiny

* INFO *

Pro četné dotazy s komplikacemi při zjišťování poměru či převodu mnoha světově používaných jednotek měření průtoku vzduchu jsem doplnili orientační tabulku přehledu nejpoužívanějších jednotek: l/min - litr za minutu | m3/hod - metr krychlový za hodinu ("kubíky") | m3/min - metr krychlový za minutu | cfm - kubická stopa za minutu. Znázorněno pro šroubové kompresory o výkonu 20 hp / 15 kW , 30 hp / 20 kW a 50 hp / 37 kW a to při 7 bar / 8 bar / 10 bar / 12 bar a 16 bar . Uvedené údaje jsou pro šroubové kompresory Adekom basis, pro jednotlivé výrobce resp. jejich produktové řady výrobků se mohou dosahované  výkony lišit, poměry však zůstávají zachovány. *Uvedené ceny jsou orientační.
