Příruba se závitem

Kód: 4518/DN15 4518/DN20 4518/DN25 4518/DN32 4518/DN40 4518/DN50 4518/DN65 4518/DN80 4518/DN100 Zvolte variantu

1 hodnocení

320 Kč 350 Kč 370 Kč 480 Kč 550 Kč 650 Kč 800 Kč 1 050 Kč 1 150 Kč od 320 Kč 387 Kč včetně DPH 424 Kč včetně DPH 448 Kč včetně DPH 581 Kč včetně DPH 666 Kč včetně DPH 787 Kč včetně DPH 968 Kč včetně DPH 1 271 Kč včetně DPH 1 392 Kč včetně DPH od 387 Kč včetně DPH

Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Zvolte variantu

Velikost (připojení)
Zvolená varianta není k dispozici. Reset vybraných parametrů.

Závitová příruba DIN 2566 PN 16

Detailní informace

Zobrazit všechny související produkty

Popis
Diskuze

Detailní popis produktu

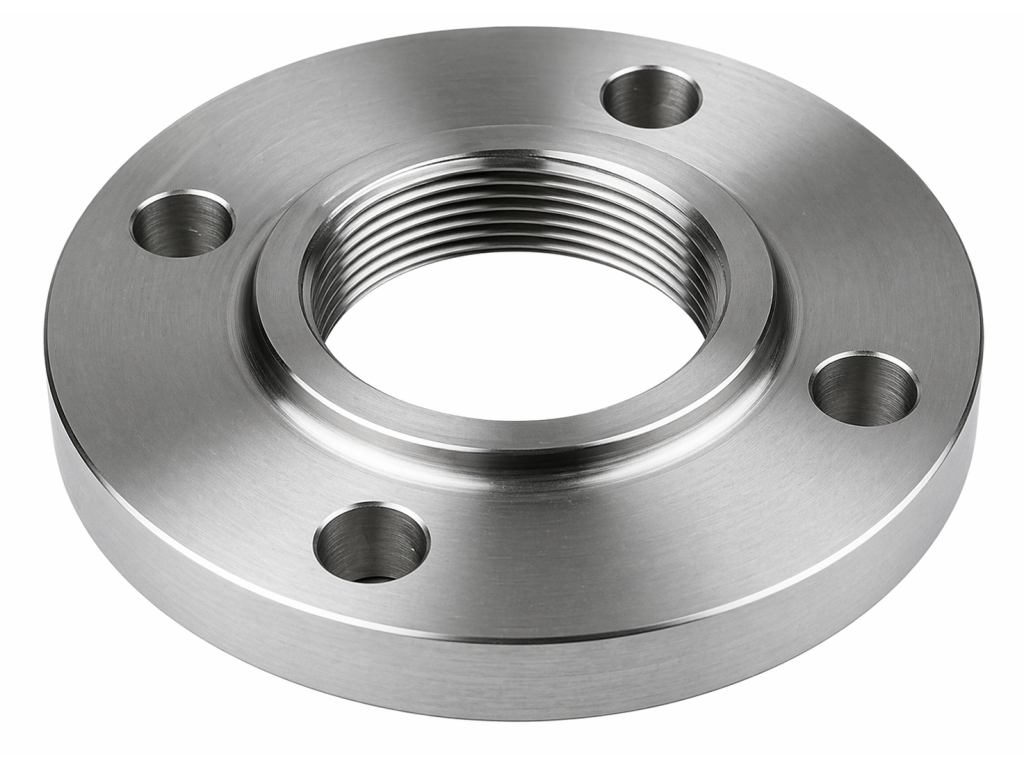

Závitová příruba slouží k jednoduchému a pevnému připojení potrubních prvků bez nutnosti svařování. Uprostřed je díra s vnitřním závitem, který umožňuje snadné našroubování na potrubí nebo armaturu. Na vnějším obvodu jsou standardizované přírubové rozměry dle DN, díky čemuž ji lze připojit k běžným přírubovým spojům.

jednoduchá montáž (bez svařování)
materiál: 1.0039 (S235JR, ČSN 11375)
jmenovitý tlak: PN 16

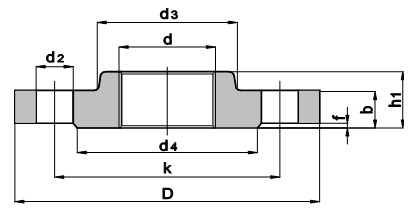

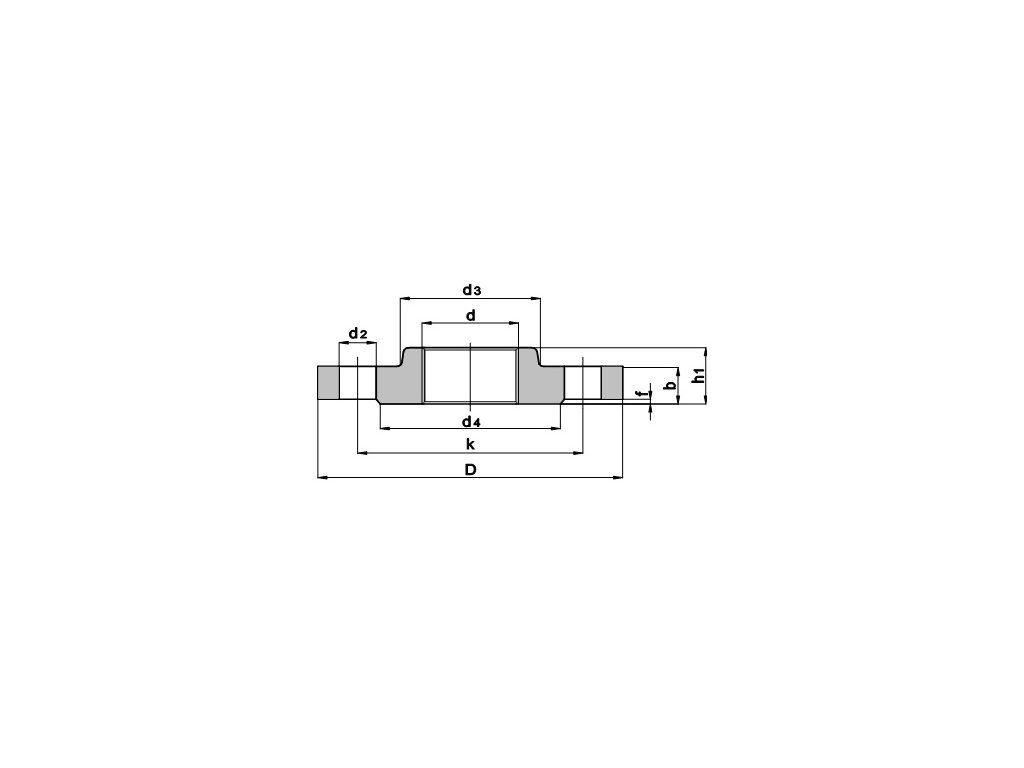

Velikost	Rozměry								Šroubové otvory		Norma
Velikost	Vnitřní průměr d	D	b	k	h1	d3	d4	f	d2	počet	Norma
DN15	1/2"	95 mm	14 mm	65 mm	20 mm	35 mm	45 mm	2 mm	14 mm	4	DIN 2566
DN20	3/4"	105 mm	16 mm	75 mm	24 mm	45 mm	58 mm	2 mm	14 mm	4	DIN 2566
DN25	1"	115 mm	16 mm	85 mm	24 mm	52 mm	68 mm	2 mm	14 mm	4	DIN 2566
DN32	1 1/4"	140 mm	16 mm	100 mm	26 mm	60 mm	78 mm	2 mm	18 mm	4	DIN 2566
DN40	1 1/2"	150 mm	16 mm	110 mm	26 mm	70 mm	88 mm	3 mm	18 mm	4	DIN 2566
DN50	2"	165 mm	18 mm	125 mm	28 mm	85 mm	102 mm	3 mm	18 mm	4	DIN 2566
DN65	2 1/2"	185 mm	18 mm	145 mm	32 mm	104 mm	122 mm	3 mm	18 mm	4	DIN 2566
DN80	3"	200 mm	20 mm	160 mm	34 mm	118 mm	138 mm	3 mm	18 mm	8	DIN 2566
DN100	4"	220 mm	20 mm	180 mm	38 mm	140 mm	158 mm	3 mm	18 mm	8	DIN 2566
